Устройство и установка смывного бачка унитаза

В туалетных комнатах устанавливают унитазы, которые дополняются смывными бачками. В их функции входит то, что с помощью воды они промывает унитаз. Установка – процесс несложный и может быть выполнен своими руками.

Сливной бачок

Первым делом устанавливается унитаз, а затем уже сливной бачок.

Как устроен и принцип действия смывного бачка

Бачки унитазов подразделяются на высокорасполагаемые и низкорасполагаемые. Высокорасполагаемый полуавтоматический бачок состоит из: чугунного корпуса и крышки, сифона, спускного клапана, который подвешен к металлическому рычагу, поплавкового клапана и ручки для спуска воды. Поплавковый клапан необходим для того, чтобы обеспечить полуавтоматическое заполнение его водой при смывании. Его прикрепляют к корпусу бачка гайкой, присоединяют муфтой к водопроводной сети.

В бачок вода поступает через поплавковый клапан, заполняя его до определенного уровня. После нажима на ручку спуска воды спускной клапан поднимается, и открывается отверстие в сифоне, в которое устремляется вода. При падении ее уровня в нем опускается поплавок, после чего происходит открытие поплавкового клапана.

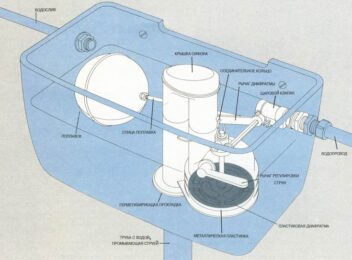

Схема устройства смывного бачка

Схема устройства смывного бачка.

Затем через него начинается заполнение бачка водой. Заполнив его до определенного уровня, поплавок поднимается и закрывает клапан, после чего вода прекращает поступать.

Низкорасполагаемый полуавтоматический бачок не имеет сифона. В него входят корпус и крышка, спускной и поплавковый клапаны, а также спускная арматура. Принцип его действия заключается в том, что опускание поплавка и открывание поплавкового клапана происходит одновременно, а затем вода поступает в бачок и заполняет его до определенного уровня.

Вернуться к оглавлению

Сборка смывного бачка

Потребуются:

  • внутренние детали бачка;
  • гаечный ключ;
  • отвертка;
  • пластиковые трубы;
  • напорный шланг с накидными гайками.

Сначала осуществляется установка и подключение унитаза, а затем – установка и подключение бачка.

Наибольшее распространение имеет боковая подводка, так как у нее удобная и компактная сетевая развязка. Данная подводка выполняется либо жесткой линией водопровода, то есть стальными или пластиковыми трубами, либо гибкой подводкой, то есть напорным шлангом, который имеет фиксирующие накидные гайки на концах.

Схема работы сливного бачка

Схема работы сливного бачка.

Чтобы собрать и установить навесной бачок, нужно к подключенному к канализации унитазу прикрутить его трубу, соединяя ее через муфту. Затем отметить на стене место, где он будет закреплен, и соединить его со спускной трубой через муфту. После этого разъединить бачок с муфтой и закрепить его на стене, а потом снова прикрутить к ней. Далее следует собрать его внутренние части.

Сборку необходимо начать с привинчивания спускного механизма, которым является рычаг спуска воды. Затем нужно вставить седло и спускной вертикальный клапан с переливом, к которому через тягу присоединяется рычаг спуска воды. Далее необходимо прикрепить подводящую трубу водопровода к бачку с помощью муфты через прокладку. После этого к самой муфте нужно прикрутить поплавковый клапан, к которому следует присоединить скрутку. Затем его необходимо закрепить и отрегулировать скрутку поплавкового колена так, чтобы получился нужный угол. Чтобы внутри бачка уровень воды был выше, нужно угол наклона колена делать меньше. В конце следует отрегулировать седло и подкрутить фиксирующую муфту слива из него в унитаз.

Вернуться к оглавлению

Установка смывного бачка

Арматура сливного бачка

Работа перекрывающего клапана регулируется при помощи поплавка, для уменьшения уровня воды следует подогнуть поплавочное колено.

Потребуются:

  • болты;
  • прокладки;
  • силиконовый клей.

Прежде чем начать устройство полки для унитаза, необходимо резиновую манжету, которая находится на патрубке полки, надеть на раструб унитаза, а затем прикрепить и ее. Установка бачка производится на полку унитаза, после чего он прихватывается крепящими винтами, то есть болтами. После этого можно приступить к сборке его деталей, также все внутренние части можно собрать заранее. Между ним и полочкой укладываются овальные прокладки, которые следует промазать силиконовым клеем с двух сторон. Затем все нужно выдержать в течение 20 минут, пока не засохнет клей, и слить воду, чтобы проверить, не просачивается ли вода между полкой и бачком. В том случае, если она протекает, необходимо снять бачок и в местах протечки нанести снова клей. В конце осуществляется его установка на место.

Если внутренние детали нужно собрать после монтажа на полку унитаза, то необходимо сначала подключить муфту подводки водопровода к нему и прикрутить к ней поплавковый клапан. Затем нужно вкрутить трубку перелива воды и привинтить спускной механизм, то есть рычаг спуска воды.

Установка сливного бачка

Сливной бачок устанавливается на полку унитаза, после чего стягивается болтами.

После этого следует вставить седло и спускной вертикальный клапан, к которому нужно присоединить рычаг спуска воды через тягу. Далее необходимо закрепить его и отрегулировать скрутку поплавкового колена, как было описано выше, до нужного уровня. Затем бачок устанавливается на полку унитаза, фиксируется перелив в седло, которое нужно отрегулировать. В конце необходимо зафиксировать прокладку слива в унитаз и закрепить бачок с помощью фиксаторов к унитазу.

Поплавковый клапан имеет большое значение в механизме бачка, так как с помощью него происходит автоматическое поступление, а также прекращение подачи воды. Вся его работа регулируется положением поплавка. Чтобы регулировать уровень воды, нужно подогнуть или разогнуть скрутку поплавкового колена. Это необходимо для того, чтобы поплавок не смог низко опуститься и не стал цепляться за другие детали. Для экономичного расхода воды, то есть для уменьшения ее количества в бачке, нужно колено скрутки рычага с поплавком подогнуть в направлении дна смывного бачка. Сам клапан обязан полностью перекрыть поступление воды, когда она достигнет уровня на 20 мм ниже перелива.

Вернуться к оглавлению

Устранение неполадок

Схема затвора на низкопосаженных бачках

Схема затвора на низкопосаженных бачках.

Потребуются:

  • гаечный ключ;
  • отвертка;
  • льняная нить.

Если поплавок будет плохо отрегулирован, то вода начнет переполнять смывной бачок и вытекать через сливную трубу. В этом случае необходимо убедиться, что он не поврежден и не заполнен водой. При повреждении поплавка следует отсоединить спусковой рычаг и снять крышку. Затем нужно отрегулировать стержень поплавка и затянуть регулировочную гайку. Далее необходимо проверить работу. Для этого нужно потянуть за спуск, при этом уровень воды в нем не должен доходить до отверстия сливной трубы. Если все в порядке, то осуществляется установка крышки и спускового рычага на место.

Если поплавок заполнен водой, его необходимо снять с рычага и повернуть отверстием вниз, чтобы вытряхнуть воду. Бывает, что в конструкции поплавка имеется чулок. Тогда, прежде чем вытряхнуть воду, его нужно достать. Затем следует намотать нити льна на рычаг там, где должен остановиться чулок или поплавок без него. Лен не даст воде протекать, так как он, попадая в нее, разбухает. Чтобы ремонт был более качественным, необходимо после посадки поплавка в зазор накапать масляную краску между его отверстием и рычагом либо в зазоры между ним, чулком и рычагом. Краска должна обязательно просохнуть.

Поплавковый клапан имеет устройство, которое перекрывает с помощью мембраны воду. Если при исправности поплавка вода непрерывно течет, значит, это устройство вышло из строя. Тогда необходимо отвинтить от стенки бачка поплавковый клапан и разобрать его головку. Затем заменить порванную мембрану и установить на место головку с новой. Если нужно, то регулируют уровень поплавка, поворачивая винт. После этого производится установка поплавкового клапана на место.

Вернуться к оглавлению

Замена механизма спуска воды

Схема устройства арматуры сливного бачка

Схема устройства арматуры сливного бачка.

Потребуются:

  • отвертка;
  • прокладка;
  • гаечный ключ.

Если необходимо заменить механизм спуска воды, то сначала нужно перекрыть воду и слить ее из бачка. После этого отвинчивается спусковой рычаг и снимается крышка. Механизм извлекается его поворотом на четверть оборота. В случае неисправности клапана его нужно либо почистить, либо заменить на новый, а затем установить механизм на место.

Если существует необходимость сливной механизм разобрать полностью, то нужно отсоединить шланг подачи воды. Затем следует отвинтить крепежные гайки и снять смывной бачок с унитаза. Далее нужно отвинтить подставку механизма, установить новые крепления бачка, используя при этом прокладки, которые прилагаются к данному механизму. После этого новую подставку нужно закрепить. Затем извлечь уплотнительную прокладку, которая установлена между смывным бачком и унитазом. Место под прокладку необходимо тщательно очистить и установить новую. В конце нужно поместить бачок на унитаз, закрепив его винтами, подсоединить к нему шланг подачи воды, отрегулировать поплавок и установить его в бачок.

Вернуться к оглавлению

Ремонт корпуса, крышки и полочки

Ремонт сливного бачка

Если на корпусе сливного бачка появились трещины их можно затереть жидким стеклом, герметиком либо эпоксидным клеем.

Потребуются:

  • жидкое стекло;
  • эпоксидный клей;
  • стальной лист.

Если по наружной стенке корпуса течет вода, то причиной этому может послужить слишком высокий уровень воды, находящейся в бачке. В этом случае в отверстия у верхней кромки корпуса попадает вода. Тогда нужно подогнуть рычаг поплавкового клапана или его конец воткнуть поглубже в поплавок, который отогнут под углом 90°, и уровень воды сразу понизится. Причиной течи может быть трещина в вертикальной стенке корпуса. Значит, нужно перекрыть воду вентилем для того, чтобы корпус высох. Трещину следует затереть жидким стеклом, эпоксидным клеем или герметиком. Если трещины на дне корпуса, то ремонт невозможен, так как на дно приходятся большие нагрузки.

Часто у смывного бачка ломается крышка. Ее ремонт возможен, если она разбита не более, чем на три крупных куска. Тогда их можно склеить с помощью эпоксидного клея. Если крышка разбилась на большее количество кусков, то ее ремонт невозможен. На время можно воспользоваться крышкой из фанеры либо листовой пластмассы.

На полочке для унитаза могут появиться трещины. Чтобы избежать этого, необходимо заднюю стенку бачка или его дно установить на подставку-опору, сделанную из кирпичей, деревянных брусков, уголков либо труб. Если лопнула полочка из фаянса, то ее склеить невозможно. Из-за появившейся трещины вода начнет сливаться по ее патрубку, попадая на пол. Нужно отсоединить бачок и перевернуть его, тогда трещина будет заметна. Полка, сделанная из металла, намного практичнее и крепче, чем из фаянса. Нужно, взяв за образец старую полку с трещиной, изготовить ее из стального листа. Для этого подойдет и обрезок изогнутой трубы.

Вернуться к оглавлению

Ремонт перелива

Потребуются:

  • гаечный ключ;
  • уплотнитель;
  • масляная краска;
  • нож или кусачки.

Если неисправен перелив, в унитазе может появиться струйка воды. Тогда необходимо нажать на его раструб, и если перестало течь, значит, ослабло крепление гайки перелива. Ее нужно закрутить, предварительно отсоединив полку. При ремонте перелива могут возникнуть две ситуации.

Во-первых, если при не полностью отвинченной гайке между наружной поверхностью торца раструба бачка появился зазор, необходимо перекрыть вентиль подачи воды и спустить ее из бачка. После этого нужно дождаться, пока не высохнут его стенки. Затем следует намотать потуже уплотнение в щель и залить его масляной краской. Пользование можно начинать после того, как краска полностью высохнет.

Во-вторых, если гайка полностью отвернулась, нужно слить воду и перекрыть вентиль. Далее следует вынуть перелив и намотать на его резьбовую часть уплотнение так, чтобы оно туго входило в отверстие на дне бачка. Можно смазать уплотнение масляной краской после того, как подсохнет бачок.

Нельзя допускать закупорку перелива, чтобы избежать его переполнения водой. Если нет закупорки, но вода все равно не поступает в перелив, значит, произошло ослабление болтов крепления полки к унитазу. Бачок может дать крен, а перелив оказаться выше его стенок. Возможно, что из-за ржавчины не удастся завернуть болты, а наклон слишком велик, тогда нужно укоротить перелив. Для этого в нем следует пропилить треугольную выемку, начиная с верхнего края. Ее можно прорезать ножом либо прокусить кусачками.
