Внутреннее устройство сливного бака

Оглавление: [скрыть]
  • Сливные бачки унитазов
  • Иные способы разделения
  • Устройство сливного бачка
  • Принцип работы
  • Решение проблем
  • Подведение итогов

Сливной бачок является сердцем любого унитаза, а значит, каждому необходимо знать его устройство, внутренности, для того чтобы знать каким образом в случае необходимости производить ремонт.

Унитаз со сливным бачком

Существует огромное количество самых разнообразных сливных бачков, но разбираться в их внутреннем строение просто необходимо, чтобы в случае поломки можно было самостоятельно провести ремонт.

Сегодня существует огромное множество сливных бачков, а значит, для того чтобы не затеряться в их разнообразии, необходимо получше ознакомиться с таким видом сантехники и разнообразием их внутренностей.

Сливные бачки унитазов

Сливные бачки разделяются между собой по огромному множеству факторов, и первый из них – это тип материала сливного бака. Выделяются металлические, пластиковые и керамические. Разберем их достоинства и недостатки более детально. Металлические сливные баки могут прослужить вам очень долго, но за это надо будет заплатить их не самым эстетичным внешним видом. Пластиковые сливные бачки сегодня занимают 2 место по популярности, все дело в том, что они очень легкие (легче всех), а это, в свою очередь, означает, что они достаточно просты в монтаже. Существенным недостатком такой разновидности бачков является то, что они легко подвергаются различного рода повреждениям. И последняя разновидность – керамические, которые сегодня являются самыми популярными. Их популярность обуславливается тем, что они очень надежны и при этом просты в монтаже. Кроме того, сегодня существует огромное множество разнообразных цветовых вариаций, а также их форм.

Конструкция сливного бачка

На первом месте по популярности располагаются керамические сливные бачки, так как они очень надежны и просты в монтаже.

Второе отличие сливных бачков заключается в типе спускового устройства. Они бывают 2 типов: боковое и верхнее. Сливные бачки с боковым спусковым устройством чаще всего можно встретить в разнообразных учреждениях, таких как школа, университет и т.п. Спусковой механизм в данном случае представлен в виде цепочки (веревки), которая закреплена непосредственно на самом баке, который находится на определенной высоте от унитаза. Принцип действия такого сливного механизма достаточно прост и заключается в следующем: когда человек тянет за веревку, то она, в свою очередь, тянет за собой рычаг, где на противоположном его плече поднимается пробка с прокладкой, а уже затем вода поступает в сливную трубу. Что касается другого типа спускового устройства (верхнего), то оно представляет собой специальную кнопку или головку, которая находится наверху крышки сливного бака.

Сегодня именно такая разновидность спускового механизма наиболее популярна. Принцип работы заключается в следующем: после того как человек нажимает на эту кнопку, резиновая груша поднимается, и затем вода попадает в сливную трубу. Кроме того, сливные бачки разделяются еще по типу спускового механизма, который может быть либо механическим, либо ручным. В том случае если спусковой механизм механический, тогда все регулируется без какого-либо вмешательства пользователя. Если же предусмотрен ручной механизм, тогда клапан бачка будет открываться исключительно по желанию пользователя, благодаря чему он сможет с легкостью регулировать количество жидкости, которое будет использоваться.

Вернуться к оглавлению

Иные способы разделения

Устройство унитаза со сливным бачком

Наиболее предпочтительным и наименее затратным способом установки является установка сливного бачка непосредственно на сам унитаз.

Кроме всего вышеперечисленного, можно разделить сливные баки еще и по их способу установки. Например, бачок может быть установлен практически под потолком и соединяться с унитазом с помощью длинной арматуры. Разумеется, что такой вид установки не будет выглядеть достаточно эстетично, но при этом недостатке будет достигаться максимальный напор воды. Другая разновидность установки заключается в том, если бак закрепляется непосредственно на самом унитазе. Этот вид установки является наиболее предпочтительным и менее затратным, чем следующий. Он достаточно компактный, имеет привлекательный внешний вид, а кроме того, он достаточно удобен в случае необходимости проведения различных ремонтных работ. Последняя разновидность установки – если сливная емкость встраивается непосредственно в стену. Благодаря такой установке сливного бака, можно очень неплохо сэкономить место в уборной, кроме того, все будет выглядеть очень привлекательно и аккуратно. При всех этих достоинствах, можно выделить один существенный недостаток – высокая сложность проведения ремонтных и монтажных работ.

Также, кроме всего того, что было перечислено выше, можно разделить их по типу смыва, которых выделяется всего 2. Смыв воды в унитазе может быть либо прямым, либо обратным. Разберем подробнее каждый из них. Прямой смыв подразумевает то, что вода будет поступать непосредственно в сам унитаз из сливного бачка, а при этом изменение направления воды не будет предусматриваться. Обратный смыв, в свою же очередь, подразумевает под собой то, что направление воды может быть изменено при смыве воды из сливного бачка. В данном случае имеются свои достоинства и недостатки. К достоинствам можно отнести то, что он является наиболее функциональным. Непосредственно к недостаткам уже относится то, что он будет создавать больше шума при всей своей функциональности.

Вернуться к оглавлению

Устройство сливного бачка

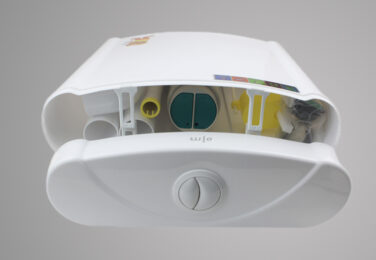

Устройство, форма и цвет сливного бачка унитаза могут варьироваться в зависимости от того, какой именно вы выбрали (из металла, керамики или же пластмассы), но все они имеют одно общее предназначение – набирать и сливать воду. Такая процедура возможна исключительно благодаря внутреннему устройству сливного бачка унитаза, которое в большинстве случаев состоит из 2 главных элементов: сливной механизм и механизм подачи воды. Если рассматривать устройство этих механизмов еще более детально, то они состоят из поплавка, поплавкового клапана, груши, перелива, а также рычагов. Все эти части общего механизма могут быть выполнены из разных материалов, иметь различные формы и способы соединения между друг другом, но при этом суть работы и их принцип не меняются, а остаются такими же, как и были

Сливной бачок и устройство его внутренней арматуры

Схема устройства сливного бачка.

Первым делом разберем более детально механизм подачи воды в сливной бачок. Такой механизм работает исключительно с помощью арматуры, которая как раз и отвечает за набор воды. Арматура может быть расположена либо вверху сливного бачка унитаза, либо снизу, именно от ее месторасположения будет зависеть вся система подачи воды в бачок. Разберем каждый из случаев более подробно.

В том случае когда арматура находится сверху, тогда вода будет поступать в бачок через боковой канал. Поплавок будет находиться на кончике рычага и тогда, когда он будет достигать какого-то определенного уровня, другой конец рычага будет давить на шток и уже затем, с помощью специальной мембраны, вода будет поступать или перекрывать подачу воды. Такой способ применяется чаще всего именно отечественными производителями. Такое расположение арматуры имеет один существенный недостаток, который очень сильно можно ощутить ночью – высокий уровень шума.

Регулировка уровня подачи воды

В сливных бачках где арматура находится снизу поплавок передвигается по вертикальному штоку.

Второй случай – если арматура находится снизу сливного бачка унитаза. В данном случае поплавок будет передвигаться непосредственно по вертикальному штоку, а энергия на запирающую мембрану будет передаваться в случае передвижения поплавка с помощью тяги, которая и является непосредственным регулятором движения воды в бачке. Такой недостаток как у его предшественника в данном случае полностью отсутствует.

Сегодня больше всего популярны именно такие сливные баки, которые оборудованы кнопочным механизмом. Производители в большинстве случаев производят именно такие сливные баки, которые оборудованы двумя кнопками, рассчитанными на малый и большой объем воды (6-8 литров и 2-4 литра). Кроме того, в общественных местах, сегодня можно встретить специальные, автоматические системы слива, которые в данном случае очень уместны, так как они очень гигиеничны, вследствие того что они не требуют прикосновения. Сущность их работы заключается в том, что они реагируют на движение. Разумеется, такие системы обладают одним существенным недостатком – относительно высокая стоимость.

http://youtu.be/K1_SGNCELGM

Вернуться к оглавлению

Принцип работы

Разберем более подробно принцип работы сливного бачка унитаза. После того как пользователь нажимает на кнопку бака, запускается система его сливного механизма. После того как процесс начался, активируется шток, который в зависимости от его движения поднимает грушу, которая, в свою очередь, открывает запирающий клапан сливного механизма и вода без всяких проблем поступает уже непосредственно в унитаз, после чего уже и в канализацию. За такой немаловажный процесс отвечает арматура, которая производит регулировку того, как будет производится слив воды из бака. Стоит сказать о том, что устройство сливного механизма бачка унитаза может отличаться в зависимости от используемой конструкции, при этом может иметь свои отличительные особенности.

Разумеется, что как и любое другое устройство, сливной бачок может давать сбои в работе, так как он тоже имеет свои “слабые части”, которые могут просто износиться или сломаться. Основными проблемами являются: неудержание воды в баке, медленная ее подача в бачок, чрезмерное количество.

http://youtu.be/-24Rb95BrTo

Вернуться к оглавлению

Решение проблем

Причиной возникновения такой проблемы, как неудержание воды в баке, может быть, во-первых, перелив воды. Устранить такую проблему не очень затруднительно. Необходимо отрегулировать уровень перелива. Делается это следующим образом: уровень необходимо поднять до безопасного расстояния, установив поплавок таким образом, чтобы подача воды прекращалась ниже перелива. Второй причиной возникновения такой проблемы как неудержание воды в баке унитаза, является то, что перекрывающий клапан попросту пропускает воду. Для того чтобы решить нависшую проблему, можно воспользоваться одним из следующих вариантов.

Схема установки сливного бачка

Схема установки сливного бачка.

Первый заключается в том, что производится замена резиновой мембраны на новую. К такому решению необходимо прибегать исключительно тогда, когда вы уверены в том, что мембрана больше не пригодна к эксплуатации. Необходимо упомянуть еще о том, что если вы решились на замену старой мембраны, то для этого совсем не нужно отсоединять сливной бачок унитаза. Замена мембраны может производиться без этого, так как сливной механизм состоит из 2 разъединяющихся частей, а значит, можно всего-лишь снять верхнюю часть, для того чтобы произвести необходимые манипуляции. Разумеется, что если вы решите ее поменять, то от этого практически ничего не потеряете, кроме некоторого количества материальных средств. Второй же вариант решения такой проблемы заключается в том, чтобы очистить скопившийся осадок и мусор, находящийся под клапаном.

Если вы заметили, что вода в бак поступает слишком медленно, тогда вам необходимо знать, что возникновение подобной проблемы возможно тогда, когда перекрывающая мембрана засорена. Таким образом, получается, что решить нависшую неприятность можно очень легко – необходимо всего-лишь очистить от мусора отверстие, откуда осуществляется подача воды в унитаз. Для того чтобы сделать это, понадобятся только плоскогубцы или же кусачки.

Арматура сливного бачка

Случается так, что иногда уровень воды в бачке становится чрезмерным, тогда следует отрегулировать подачу воды в соответствии с видом поплавка.

Единственное, что необходимо помнить если вы будете самостоятельно заниматься решением такой проблемы, это то, что необходимо – очень аккуратно разбирать механизм мембраны, а когда вы будете ее заново собирать, то все нужно делать внимательно и при этом следить за тем, чтобы по завершении этой процедуры у вас не оставалось никаких “лишних” деталей.

Кроме всех перечисленных выше проблем, достаточно часто встречается такая ситуация, когда количество воды в баке становится чрезмерным. Для того чтобы решить такую проблему, необходимо отрегулировать уровень подачи воды, но нужно обращать внимание на тип поплавка. Тогда, когда используется боковая подача, то уровень можно будет отрегулировать путем откручивания гайки рычага. После этой нехитрой манипуляции уровень воды с поплавком снизится до необходимого. Тогда, когда используется устройство с нижней подачей воды, уровень поплавка можно будет выставить с помощью вращения пластиковой винтовой тяги. Проделывать такие манипуляции необходимо до тех пор, пока поплавок не опустится до необходимого уровня. Разумеется, кроме перечисленных проблем, существуют и другие, механические, но ремонт в данном случае чаще всего бывает сложно выполнить, и тогда решить нависшие проблемы можно будет только тогда, когда будет произведена замена старых, вышедших из эксплуатации деталей на новые.

Вернуться к оглавлению

Подведение итогов

Схема устройства поплавка на низко посаженных бачках

Схема устройства поплавка на низко посаженных бачках.

В итоге получается так, что практически все имеющиеся сегодня сливные бачки на рынке фурнитуры имеют следующее устройство: поплавковый кран (устройство, благодаря которому возможно регулирование подачи воды), кнопка (которая нужна, для того чтобы смывать воду), заглушка и сливная арматура. Разумеется, что в зависимости от конструкции сливного бачка унитаза этот список может варьироваться, но принцип работы и основные составляющие не будут меняться. В данном случае могут быть изменены лишь материалы, из которых они изготовлены, а кроме того, могут быть еще добавлены и некоторые новые комплектующие.

Таким образом, какой бы вид сливного бачка унитаза вы ни выбрали для установки, он в любом случае будет обеспечивать вам именно то, что вы от него ждете. Но нет абсолютно никаких гарантий того, что вследствие неблагоприятного его использования он не выйдет из строя, и надо будет его чинить. Если же вы опасаетесь этого факта, тогда можете приобрести для себя наиболее выгодный в данном случае вариант и будете спокойны не только за его сохранность, но и за то, что в случае поломки его можно будет с легкостью отремонтировать. Непосредственно для того чтобы была произведена замена каких-либо частей этого механизма, не понадобится слишком много усилий.

http://youtu.be/DJLteVfN04E

Все это можно произвести с помощью самых простых манипуляций, которые были описаны выше, но если какие-либо детали уже не подлежат ремонту, тогда обязательно нужно их заменить на новые. В противном случае у вас могут возникнуть новые проблемы, которые несут за собой и новые материальные затраты.
