Создание износостойких соединений: использование БРС

БРС или быстроразъемные соединения применяют для проведения стыковки промышленных шлангов, диаметр которых не превышает 200 мм. Работа БРС основана на так-называемом «кулачковом принципе». Это значит, что монтажник имеет возможность соединить между собой две части без дополнительных усилий. БРС востребованы в различных отраслях промышленности. В зависимости от специфики работы, размеры соединительных элементов колеблются от 13 до 200 мм, от ½ до 8 дюймов. Клиенты имеют возможность приобрести БРС, которые сделаны из различных материалов. Здесь нужно помнить, что каждый тип предназначен для установки в конкретной среде.

Существует несколько разновидностей

Перед тем как выбрать модификацию БРС, конечный потребитель составляет техническое задание. В нем учитывают требования, которым должно соответствовать соединение. На основании собранной информации выбирают модель. Поможет в этом буквенный индекс, присвоенный каждой из них:

• адаптеры без рычагов: A, E, F, DP;

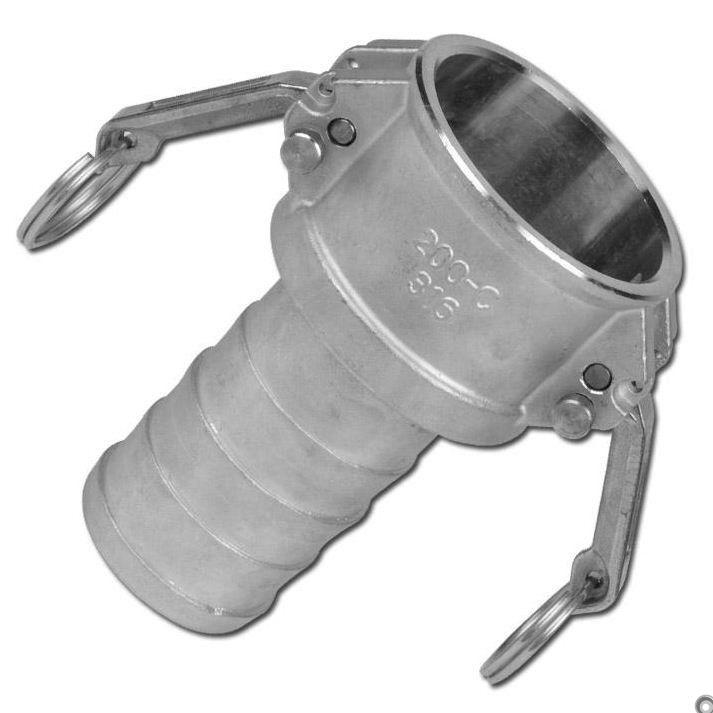

• с рычажком на муфте: B, D, C, DC.

Каждый БРС соединяют друг с другом исключительно в виде комбинации муфта с рычагом + адаптер. Боковая часть каждого камлока содержит информацию о размере и типе части. В большинстве случаев для обозначения размера использованы 3 цифры. К примеру, D200 представляет собой БРС с внутренней резьбой. Размер – 2 дюйма или 51 мм, если перевести в метрическую систему. Быстроразъемное соединение камлок имеет еще обозначение типа использованного материала, к примеру SS – нержавейка, а AL – алюминий.

Основная характеристика изделия

При выборе камлоков стоит обратить повышенное внимание на предельный уровень рабочего давления. Точность – залог успеха. Несоблюдение упомянутого параметра приведет к поломке. Закономерность выглядит следующим образом. Предельная величина давления обратно пропорциональна размеру БРС. Диапазон колеблется от 18 до 5 Бар. Если потребителю требуется камлок с более внушительными рабочими характеристиками, то ему стоит обратить внимание на модели с 4-мя рычагами. В этом случае предельное значение рабочего давления составляет почти 60 Бар.

Где планируется использовать БРС

Конечный потребитель обращает внимание на то, в каких условиях будет использован камлок. От этого зависит выбор материала. Для установки в водопроводных системах подходит модель из алюминия, а для химически активных сред – нержавеющая сталь. Аналогичный материал рекомендован для контакта с продуктами.
