Сборка и установка сифона для мойки на кухне

Сифон сантехнический — особым образом изогнутая трубка, в которой постоянно находится некоторое количество воды, формируя гидрозатвор. Это необходимо для предотвращения выхода воздуха из канализационных труб и попадания его в помещение. Как собрать сифон для раковины или умывальника?

sifon

Разновидности сифона: бутылочный с погруженной трубкой, бутылочный с двумя перегородками и трубный.

Поможет сделать это схема сборки и пошаговая инструкция.

Разновидности сифонов

Vidy

Схема видов сифонов.

Самые распространенные виды:

  1. Гофра — представляет собой подвижную гофрированную пластиковую трубу. Для создания водяного затвора трубку надо согнуть зигзагом. Изгибы фиксируются пластиковым хомутом. Среди плюсов такого сифона его мобильность и способность растягиваться. Это позволяет передвинуть мойку при необходимости. Минус гофрированной трубки в том, что во время эксплуатации складчатая поверхность сильно забивается жиром и остатками пищи, требуя периодической замены.
  2. Трубный — жесткая конструкция из металлических или пластиковых труб, с коленообразным изгибом для формирования водяного затвора. Труба вставляется одним концом в патрубок канализационной трубы, другой конец закрепляется на сливе раковины. Благодаря гладкой поверхности и большому диаметру трубки требует редкой чистки в случае попадания крупного мусора и застревания его в колене трубы.
  3. Бутылочный — представляет из себя колбу с отстойником. Крышка отстойника легко откручивается и служит для чистки сифона в случае загрязнения или для того, чтобы извлечь оттуда мелкий предмет, упавший в мойку. В середине сифона находится выводная труба, в результате чего создается гидрозатвор.

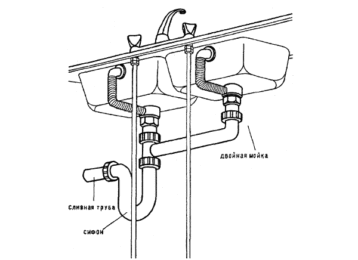

В настоящее время на кухне используют раковины с двумя поддонами, производят подключение к канализации выводных шлангов от посудомоечной и стиральной машин. Для этого используют специальные сдвоенные сифоны и с дополнительными патрубками для подключения шлангов. Для раковин, которые подразумевают наполнение их водой, выпускаются сифоны с переливом — дополнительной тонкой трубкой, подсоединяемой к специальному отверстию в верхней части поддона.

Вернуться к оглавлению

Как правильно собрать сифон для раковины

При покупке необходимо проверить изделие на отсутствие дефектов резьбовых соединений и комплектацию:

  • корпус;
  • выпускной патрубок с нержавеющей резьбовой вставкой;
  • гайки пластиковые, диаметр 32 мм;
  • прокладка выпускного патрубка резиновая, толщиной 3-5 мм;
  • прокладки конусные, диаметр 32 мм;
  • манжет из мягкого пластика;
  • нижняя пробка с кольцевой прокладкой;
  • винт стяжной;
  • пробка резиновая или пластиковая;
  • декоративная накладка сливного отверстия мойки.

Давление воды в сливной системе мойки незначительно, но все равно требует надежной герметизации соединений. Как собрать сифон на кухне, применяя входящие в комплект резиновые прокладки?

Шаг 1. Сборка начинается с установки навинчивающейся на корпус (6) нижней пробки. Кольцевую прокладку (14) следует уложить в паз пробки (13), с захватом части резьбы. Нанести слой герметика. Навинчивать на корпус до упора, без излишних усилий.

Шаг 2. На выпускной патрубок (3) надеть пластиковую гайку (7). Затем надеть конусную прокладку (8), обычно их окрашивают в синий цвет. Прокладка должна находиться на расстоянии 3-5 см от края патрубка.

Шаг 3. Подготовленный таким образом патрубок вставить в корпус (6) и вручную затянуть стяжную гайку (7). Не прикладывая чрезмерных усилий, иначе она лопнет.

Патрубок не должен входить в сифон до упора: это создаст препятствие для выхода воды из мойки.

Шаг 4. Соединить гофрированный шланг или трубу, ведущую от канализации, со сливным патрубком (9), расположенным сбоку: на трубу надеть стяжную гайку (10), поместить внутрь нее плоскую прокладку (12б), на край трубы надеть конусную прокладку (12а). Затем вставить трубу в патрубок сифона (9) и затянуть гайку (10). Конусные прокладки всегда располагать широким концом в сторону стяжной гайки.

Шаг 5. Сборка завершена, и теперь надо смонтировать собранный сифон на мойку. Металлическую сетку (1) из комплекта поместить в выводное отверстие поддона, поместив под нее тонкую прокладку белого цвета (1с). Если она не входит в комплект, промазать место соединения сетки и мойки герметиком.

Шаг 6. Между выводным патрубком (5) и поддоном поместить толстую резиновую прокладку (2) черного цвета из комплекта. В сетку вставить металлический винт и при его помощи зафиксировать патрубок. Отрегулировать, чтобы не возникло перекосов, и затянуть винт.

Шаг 7. Как собрать сифон для раковины с переливом? К отводу на корпусе при помощи прокладки и стяжной гайки прикрепить гофрированный шланг. Таким же образом прикрепить переливной патрубок к шлангу. К верхней стороне переливного патрубка прикрепить прокладку, установить накладку на корпус мойки и при помощи винта зафиксировать патрубок.

Шаг 8. Вставить конец гофрированной трубы в канализационный патрубок через резиновую манжету и проверить установленный сифон на надежность изоляции.

Применение в установке переходной манжеты 40/32 мм заменяет конусную прокладку отводной трубы, ведущей в канализацию. Манжета нужна для подсоединения трубы диаметром 32 мм к патрубку диаметром 40 мм. В остальных случаях она не нужна.
