Строение смесителей различных типов

Потребителю, который решает сделать замену смесителя в ванной, представлен очень широкий ряд действительно восхищающих своим дизайном приборов. Однако разнообразие конструкционных решений и форм современных смесителей нередко вызывает дополнительные трудности при их выборе и установке.

Схема золотникового переключателя

Схема золотникового переключателя.

Строение двухвентильного смесителя

Двухвентильный смеситель — классический и привычный для большинства вариант.

Температура и напор воды регулируются вручную, с помощью вращательных движений. По своей сути данный смеситель — это камера для смешивания холодной и горячей воды. Смешанная вода под собственным напором изливается из крана, а чтобы она при этом не сильно разбрызгивалась, на носик изделия устанавливается сеточка.

Монтаж двухвентильных смесителей для ванной имеет следующие особенности:

  • расстояние между трубами должно составлять 15 см;
  • чтобы прикрутить такой смеситель для ванной к водопроводным трубам необходимы эксцентрики;
  • в корпус изделия встроены 2 кран-буксы (для холодной и горячей воды), и это самая важная и основная деталь в таких кранах;
  • сверху к кран-буксам прикрепляются ручки, с помощью которых можно откручивать и закручивать воду.

Помимо этого, конструкция смесителя для ванной с 2-мя вентилями такая, что для их правильной работы необходимы уплотнительные прокладки, которые являются уязвимым местом двухвентильных смесителей. Прокладки необходимо часто менять, чтобы изделие не давало протечек.

Вернуться к оглавлению

Устройство однорычажного смесителя

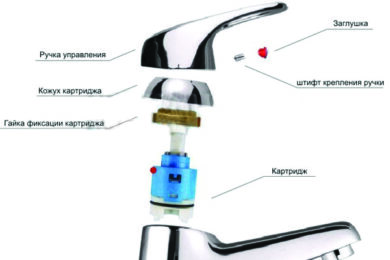

Схема однорычажного смесителя

Схема однорычажного смесителя.

Однорычажные смесители для ванной стали очень популярны в последние годы. Причина их популярности состоит в том, что температуру и напор воды можно регулировать одномоментно, что очень удобно. Помимо этого, в случае необходимости воду, которая течет из такого крана, можно перекрыть моментально. Однорычажные смесители бывают 2-х разновидностей: с рычагом, расположенным вдоль излива, и с джойстиком, установленным вертикально. В любом случае для установки подобного изделия вам понадобится следующее:

  • эксцентрик, на который выполняется установка конической розетки, а сверху — накидной гайки;
  • уплотнительная прокладка, которая сразу выполняет 2 очень важные функции: фильтра грубой очистки для воды и герметика места стыка эксцентрика и накидной гайки.

Центральная часть изделия состоит из следующих деталей:

  • рычага, устанавливаемого на винт фиксации;
  • картриджа, который прижимается к посадочному месту при помощи специальной гайки.
Вернуться к оглавлению

Смеситель с термостатом и бесконтактные модели: особенности конструкции

Схема двухвентильного смесителя

Схема двухвентильного смесителя.

Устройство такого изделия предусматривает наличие в корпусе термостатического элемента, при помощи которого и осуществляется изменение температуры воды. Данный элемент самостоятельно контролирует количество холодной и горячей воды, которое необходимо для достижения заданной пользователем температуры.

Установка подобного смесителя для ванной практически ничем не отличается от установки изделий других типов. Единственное, что нужно сделать, — это обеспечить подвод холодной и горячей воды именно там, где этого требует выбранный вами смеситель, т.е. если холодную и горячую воду поменять местами, термостат попросту не будет работать.

Бесконтактные смесители для ванной — последнее слово технике в данном вопросе. Такие краны вовсе не нуждаются в регулировке напора и температуры воды. Все, что нужно сделать пользователю, — просто поднести руки.

Такие изделия даже внешне очень отличаются от своих аналогов: ни вентилей, ни рычагов вы на них не увидите. Подача воды начинается с помощью запорного клапана, который реагирует на показания установленного датчика. Под корпусом изделия скрыт винт, который дает возможность задать параметры температуры и напора воды.

Вернуться к оглавлению

Как сделать новый смеситель в ванной?

Чтобы установить новый смеситель в ванной вам понадобятся следующие инструменты и материалы:

  • разводной ключ;
  • пассатижи;
  • виниловая изолента;
  • гидроизоляционная лента.

Иногда при установке смесителя в ванной не получается сразу открутить старые эксцентрики: если они не откручиваются, можно попробовать их отжечь. Для этого подойдет обычный газовый баллончик. Что бы вы ни делали, старайтесь делать это максимально аккуратно.

Установите новый смеситель на ванну и закрепите его при помощи гаек, которые входят в комплект. Они подсоединяются к холодному и горячему водопроводу с помощью гибких шлангов. Для установки крана на стену необходимо установить 2 эксцентриситета. Один конец эксцентриситета вкручивается в гайку водопровода с горячей водой. Предварительно необходимо наложить на резьбу уплотнительную ленту. После этого по такому же принципу вкручивается второй эксцентриситет с холодной водой. Поворачивая эксцентриситеты вокруг оси, нужно выставить их в такое положение, при котором межосевое расстояние между ними будет в точности соответствовать данному показателю между отверстиями накидных гаек крана.

Смеситель крепится к эксцентриситетам с помощью накидных гаек. В завершении устанавливается кронштейн для душевой лейки на удобной для пользователя высоте.
